EQUIPO DE RADIO VHF-FM/PRC-730V (S) CNR 900

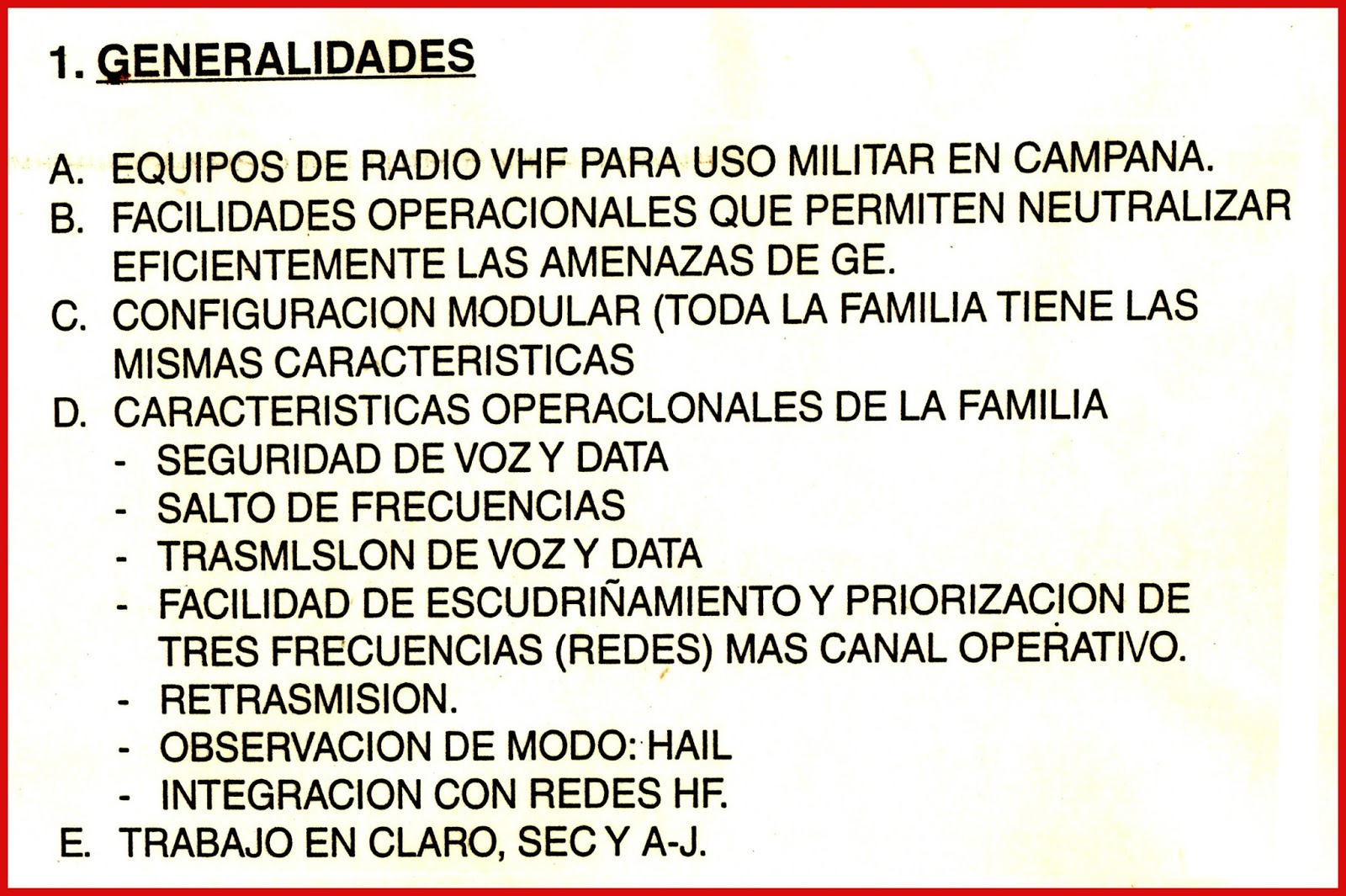

El equipo de radio  VHF- FM/PRC-730 V (S) CNR 900 es un receptor transmisor portátil a la espalda, es de muy alta frecuencia (VHF). Provee 2320 canales de radio frecuencia (RF) espaciados con separación de 25 KHZ, en la gama de frecuencias de 30.00 a 87. 975 Mhz. Es un equipo netamente para uso militar en campaña con facilidades operacionales que permiten neutralizar eficientemente las amenazas de la Guerra Electrónica, configuración modular (toda la familia tiene las mismas características, las características operaciones de la familia son: seguridad de voz y data, saltos de frecuencias, transmisión de voz y data, facilidades de escudriñamiento y priorización de tres frecuencias (redes) mas canal operativo, retransmisión, observaciones de modo hail, integración con redes HF y trabajos en Claro, secreto y AJ.

Descripción del Panel Frontal

- Conector de antena

- Selector principal (OFF, RCV,LO, MD,HI,RMT)

- Interruptor de luz (ON, OFF)

- Selector de canales (1 AL M) total 10 canales.

- Teclados (16 teclas)

- Control de volumen (con Wisper)

- Conector de audio RXMT, se puede colocar el combinado o altoparlante.

- Conector de audio

- Indicador de falla

- Conector RMT/DATA

- Indicadores de Claro, Secreto  y AJ

- Selector de modo de operación (CLR, SEC, AJ)

- Pantalla

- Selector del operador (RXMT, SCN, OFF, ON, HAIL).

Familia CNR-900

* PRC-730, usado como portatil a la espalda.
* VRC-742, radio vehícular de baja potencia.
* VRC-745, radio vehícular de alta potencia.
* VRC-1465, radio vehícular de doble alta potencia.

Componentes del Equipo de radio Vehicular VRC-745 VHF-FM DE 50W

* Receptor transmisor               : RT-7330
* Adaptador vehicular                : VA-7376
* Amplificador                            : AM-7350
* Montura                                   : MT-7375
* Antena AS-1288                      : CG-1773
* Cable de alimentación             : CX-8120
* Cable coaxial                           : CG-409
* Combinado microtelefonico     : H-189/GR
* Parlante                                   : LS-454

Características Técnicas

(1) Gama de Frecuencias : 30.00 a 87.975 Mhz

(2) Ancho de Banda x Canal : 25 Khz.

(3) Número de Canales : 2320

(4) Canales Prefijados : 10

(5) Potencia de Salida : - LOW 0.25 W

     - MEDIUM 4 W

     - HIGH 50 W (Vehicular)

(6) Squelch : ON/OFF

(7) Datos : Asincrónico de 50 a 4800 bps. Sincrónico de 50 a 16000 bps.

(8) Alimentación : 10 VDC a 14.5 VDC (12 VDC nominal) portátil.

22 VDC a 30 VDC (28 VDC nominal) vehicular

(9) Duración de Batería : 8 horas en relación de 9/1.

Componentes del PRC-730

(1) Receptor-Transmisor RT-7330.

(2) Batería TNC-2188

(3) Caja Porta batería CY-7320

(4) Adaptador de Antena AB-288

(5) Antenas:

    (a) AT-980 (Látigo)

         - Base de Antena

         - AT-988

     (b) AT-290 (Caña de Pescar)

          - Base de Antena (AB-591)

          - AT-271

(6) Combinado Microtelefónico H-189/GR

(7) Arnés Porta equipo ST-731

(8) Bolsa de Accesorios CW-503 M

Operación del Equipo

(1) Modo Normal: SEGURO

(a) Selector Principal en LO

(b) Selector de Operación en SQ ON

(c) Interruptor de iluminación en ON

(d) Selector de canales según la IOC

(e) Control de volumen en posición adecuada

(f) Selector de modo en SEC.

Operaciones Elementales en el teclado

    (a) Cambio de Frecuencia

         1. Presionar FREQ.

         2. Teclear Frecuencia

         3. Presionar ENT

         4. Verificar Frecuencia

  Verificación del Número de Clave

         1. Presionar KEY

         2. Lea la Pantalla

         3. KEY: # SNº Canal

Cambio de Nº de Clave

       1. Presionar KEY

       2. Teclee el Nº de Clave (0-9)

       3. Presione ENT

       4. Verifique nuevo Nº de clave presionando KEY

Verificación de la Hora

       1. Presionar TIME

       2. Lea la Pantalla

Cambio de la Hora (si fuese necesario)

       1. Presione TIME

       2. Teclee nueva hora y minutos (formato 24 hrs.)

       3. Presione ENT

       4. Verifique hora ingresada presionando TIME

Verificación del parámetro A.J

       1. Presione A.J

       2. Lea la pantalla

Nota.- Indicación del número del parámetro A.J en la pantalla

Ajuste del Parámetro A.J

       1. Presione A.J

       2. Teclee nuevo parámetro A.J

       3. Presione ENT

       Verifique nuevo parámetro A.J. ingresado, presionando A.J

        Nota.- Debe estar en SEC

Operaciones en Scaneo

       (a) Scaneo de otras redes

            1. Ponga el selector de operación en SCN, opere en el canal indicado en la IOC,

                Modo SEC.

            2. Responda la llamada de un canal scaneado girando el selector de canales al

                canal que llama

            3. Atienda la llamada brevemente y regrese al canal operativo.

                Observación.- La posición SCN es apropiada para la operación en SEC y

                CLR, no debe usarse en modo A.J.

Operaciones Elementales de una ECR en SCN

      (a) Verificación de los canales scaneados y orden de prioridad

            PRESIONE LA TECLA SCN

       (b) Ajuste del SCN, si fuera necesario

            1. Presione la tecla SCN

            2. Teclee los números (3) de los canales a scanear y presione ENT

            3. Verifique en la pantalla la combinación de canales a scanear.

Operación de control de modo "HAIL"

      (a) Gire el selector de operación a HAIL

      (b) Opere normalmente en el modo SEC o HAIL, establecido

      (c) Si se recibe una alerta de llamada en otro modo de operación, gire el selector

            de modo a la posición del modo de llamada.

       (d) Atienda la llamada en forma breve y regrese el modo de trabajo.

            RECOMENDACION.- Use el modo HAIL en la ECR por breve tiempo, luego que

            se ha ordenado un cambio de modo (SEC o AJ), después la ECR debe trabajar

            en SQ-ON.

Funciones de Retransmisión: RXMT

      (a) Instale el cable retracción CX-5230 entre los conectores RMT/DATA.

      (b) Ponga los selectores de los equipos B y C como sigue:

           1. Selector principal en LO o MD.

           2. Selector de Operación en RXMT.

           3. Selector de modo en SEC o AJ.

          4. Selector de canales, cada equipo en un canal de trabajo diferente, según  IOC u orden correspondiente.

           5. Separación máxima de frecuencia: 5 Mhz
